Расшифровка модификаций двигателя Хонда

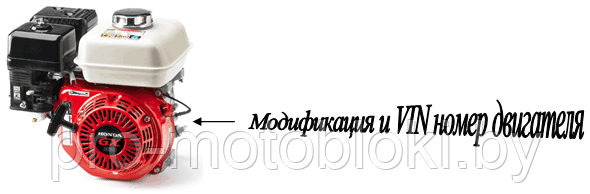

Расшифровка модификаций двигателя Хонда (Honda) на примере двигателя Honda GX 160 U T1 - QXE4 - OH

   GX (V) 160 U T1 - QXE4 - OH

• GX : Горизонтальный выходной вал отбора мощности;
• GXV : Вертикальный выходной вал отбора мощности;
• GX/GXV : OHV или OHC двигатели – для профессионально использования;
• GC/GCV : OHC двигатели – для бытового использования.

   GX 160 U T1 - QXE4 – OH

• Объем двигателя см3

   GX 160 U T1 - QXE4 - OH

• U : Универсальный тип для Европы, Сша, Канады и Австралии;
• T1 : Идентификация незначительна (заводская).

   GX 160 U T1 - QXE4 – OH
Тип выходного вала отбора мощности:

• Q : Прямой, imperial (дюймы);
• S : Прямой, метрический (мм);
• W : Наружная (внешняя) резьба;
• V : Конический;
• H : 1/6 редуктор;
• R : 1/2 редуктор + сцепление;
• L : 1/2 редуктор.

Следующие две цифры в MTOC (Manual Type Option Colour - Описание типов, опций, цвета.) могут быть индивидуализированы и не связаны с систематическим кодированием.

   GX 160 U T1 – QXE4 - OH

• X : Датчик масла
• H : Датчик масла отсутствует, также как и система отключения при низком уровне масла.

   GX 160 U T1 - QXE4 - OH

• E : Электрический стартер;
• M : Масляный воздушный фильтр;
• C : Циклонный воздушный фильтр.

   GX 160 U T1 - QXE4 - OH

• 4 : Европейская спецификация;
• 2 : Американская спецификация.

   GX 160 U T1 - QXE4 - ОH
Код цвета:

• OH : (R8) – Красный;
• SD : (NH1) – Черный.

Диаметры валов двигателей Honda серии GX.

Метрические валы (присутствует буква S в обозначении двигателя)

• GX120 -18 мм;
• GX160-GX200 - 20 мм;
• GX270-GX390 - 25 мм;

 Дюймовые валы (присутствует буква Q в обозначении двигателя).

• GX120-GX160 - 19.05 мм
• GX270-GX390 - 25.4 мм
